E3UEN ... RF / E3UEP ... RF
Ensemble de 3 Extrémités Unipolaires Rétractables à Froid, Extérieures E3UEP/E3UEN..., pour le raccordement des câbles unipolaires à isolation synthétique.
Utilisation :
En extérieur pour une zone Normale ou Polluée.
Principe :
- Protection extérieure en matériau silicone : mise en oeuvre avec un système de dépose unique à partir d’un tube rigide.
- Extrémité expansée en usine et Rétractée à Froid au moment de son utilisation.
- Version RF RSM : cosses à serrage mécanique fournies avec l’accessoire.
– Corps en alliage d’aluminium, et vis en laiton étamé.
– Cales de centrage pour les sections 50, 95 et 150 mm².
– Serrage des vis fusibles avec une douille standard H 16, manuel ou avec une visseuse à chocs.
Tous les éléments nécessaires à la réalisation de trois Extrémités Unipolaires sont livrés dans un même conditionnement.

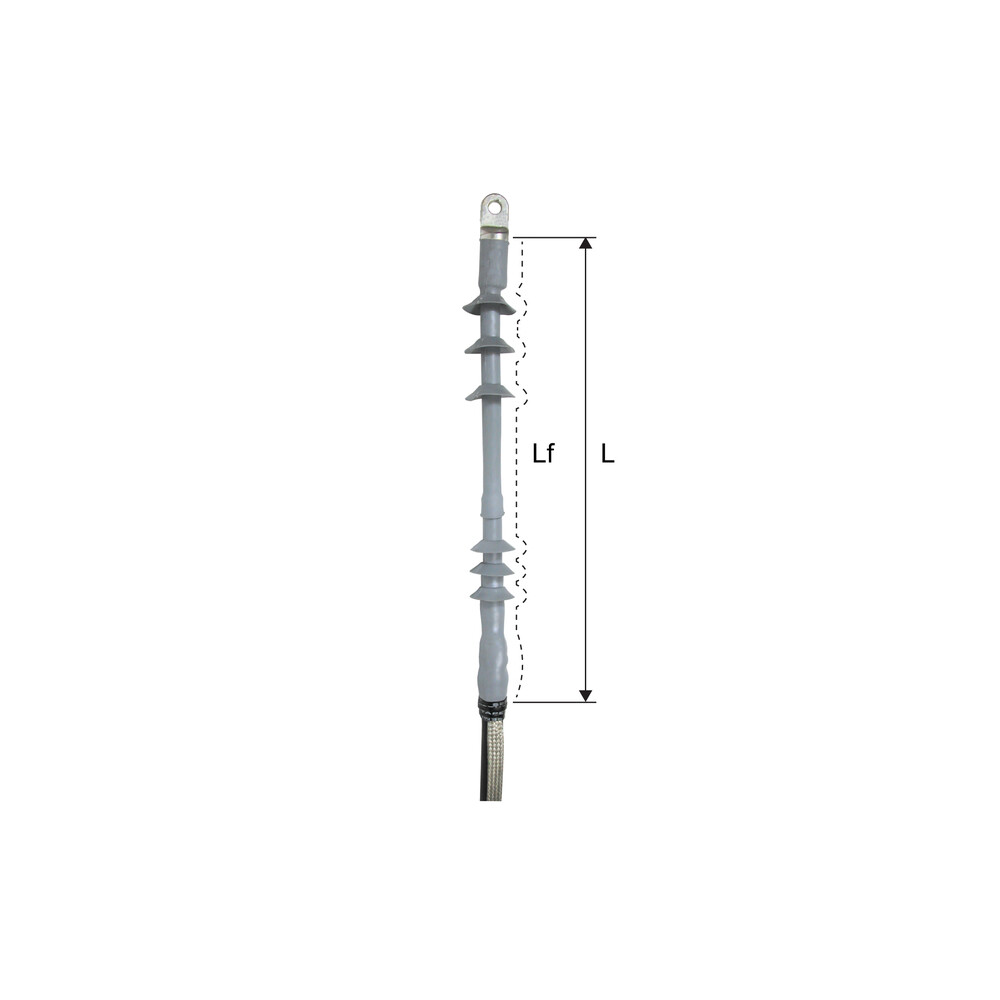

| Réf. | Ref Enedis | Codet Enedis | L | Type | Ligne de fuite Lf (mm) |
|---|---|---|---|---|---|
| E3UENRFRSM50-240 ALU/CU | E3UENRF-CSM24-50/240AL/CU | 6792807 | 590 | Extérieur en zone Zon peu ou pas polluée Niveau de pollution I (CEI 815) | 870 |
| E3UEPRFRSM50240ALUCU | E3UEPRF-CSM24-50/240AL/CU | 6792806 | 580 | Extérieur en zone polluée Niveau de pollution I à III (CEI 815) | 870 |
