DPO

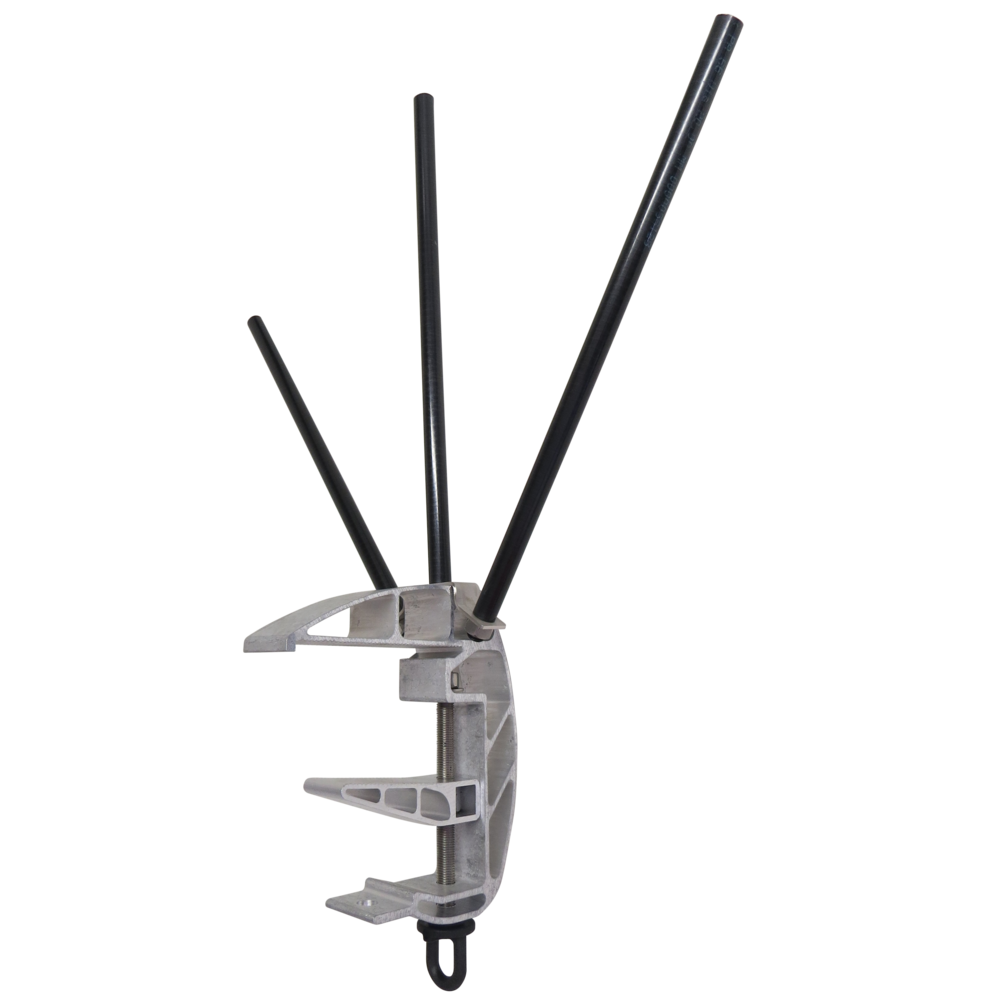

Composition de l'ensemble :
- D'un étau universel en aluminium comprenant un anneau de préhension permettant la mise en place de l’ensemble à l’aide d’une perche TST (capacité maxi 150 x 150 mm).
- De une, deux ou trois chandelles en polyamide (PA6.6) vissées sur le dispositif à l’aide d’un écrou HM16.
- D'un adaptateur en inox permettant la mise en place de plusieurs chandelles (fourni selon le type de montage).
Mise en oeuvre :
- (1) Positionner l'adaptateur sur l'étau.
- (2) Mettre en place la chandelle centrale.
- (3) Visser l'écrou.
- (4) Mettre en place la chandelle d'un des deux côtés.
- (5) Visser l'écrou.
- (4) et (5) à répéter si chandelle suplémentaire.
| Réf. | Ref Enedis | Codet Enedis | L | W | Type | Chandelle (mm) |
|---|---|---|---|---|---|---|
| DPOBPEC | DPO bp | 6869031 | 100 | 110 | Avec adaptateur | 2 x 500 mm |
| DPOIAEC | DPO ia | 6869033 | 100 | 110 | Sans adaptateur | 1 x 1200 mm |
| DPONREC | DPO nr | 6869030 | 100 | 110 | Avec adaptateur | 3 x 500 mm |
| DPOTAEC | DPO ta | 6869032 | 100 | 110 | Sans adaptateur | 1 x 500 mm |
