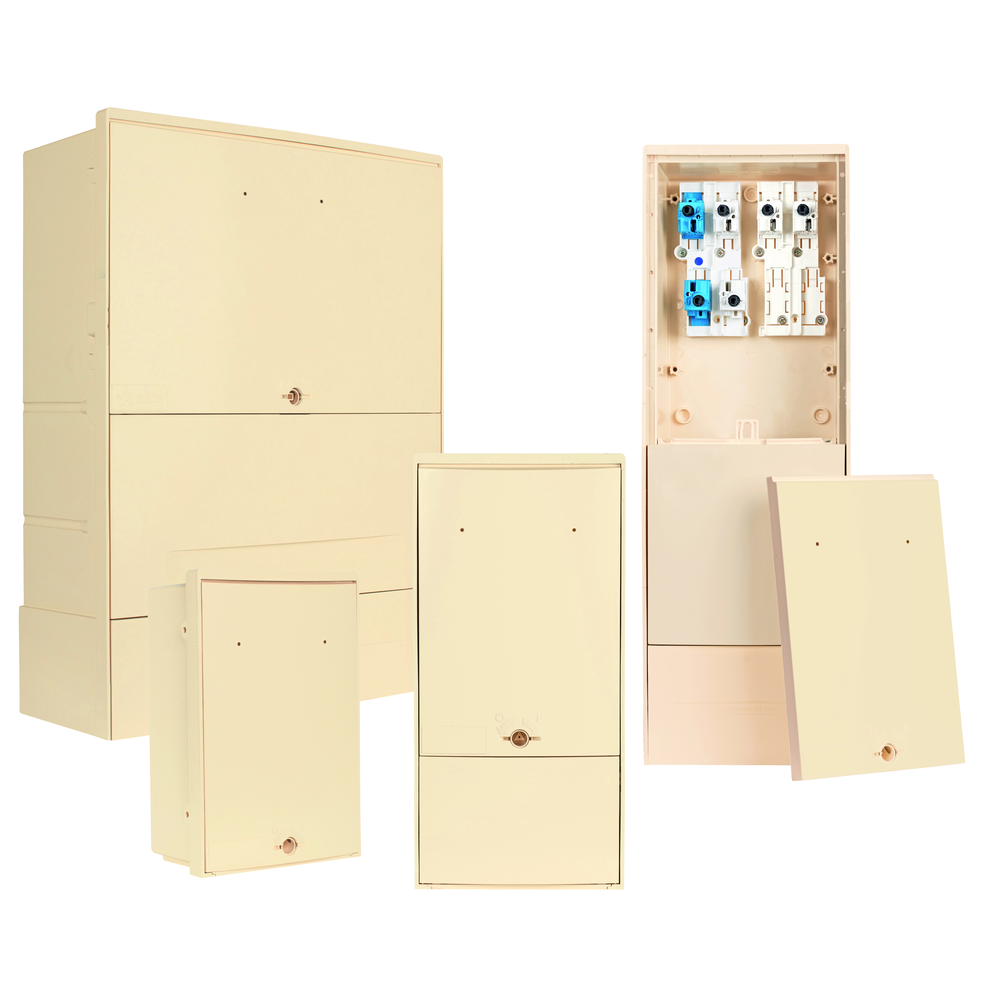

PLATINE ET CONNECTIQUE POUR CIBE® GRAND VOLUME
- Connectique réseau direct 150mm² ou 240 mm²
- Connectique branchement direct 3x35 mm² triphasée + neutre
- Connectique branchement protégé monophasée ou triphasée + neutre
- Platine pour le branchement type 2 triphasé + neutre, compatible avec la borne 300 ou le CIBE® Grand Volume
Fusibles AD taille 00 à associer à la connectique
Capacité de raccordement de la connectique :
Réseau :
- Cuivre câblé : 50 à 150 mm² ou 50 à 240 mm² selon la version
- Aluminium câblé : 50 à 150 mm² ou 50 à 240 mm² selon la version
Branchement direct :
- Cuivre câblé : 3 x 10 à 35 mm²
- Aluminium câblé : 3 x 10 à 35 mm²
- Aluminium massif : 3 x 16 à 35 mm²
Branchement protégé :
- Cuivre câblé : 10 à 35 mm²
- Aluminium câblé : 10 à 35 mm²
- Aluminium massif : 16 à 35 mm²
| Libellé | Code produit | Codet Enedis | Hauteur (mm) | Largeur (mm) | Profonfeur (mm) | Poids (kg) |
|---|---|---|---|---|---|---|
| - | 67830 | 6771702 | 104 | 50 | 78 | |
| - | 67823 | 6771700 | 108 | 50 | 80 | |
| - | 67824 | 6771704 | 110 | 50 | 80 | 0.995 |
| - | 67825 | 6771706 | 93 | 37 | 84 | |
| - | 67826 | 6771708 | 93 | 37 | 84 | |
| - | 67990 | - | 110 | 50 | 80 | |
| - | 81155 | 6980837 | 360 | 310 | 63 | 1.29 |
