29940

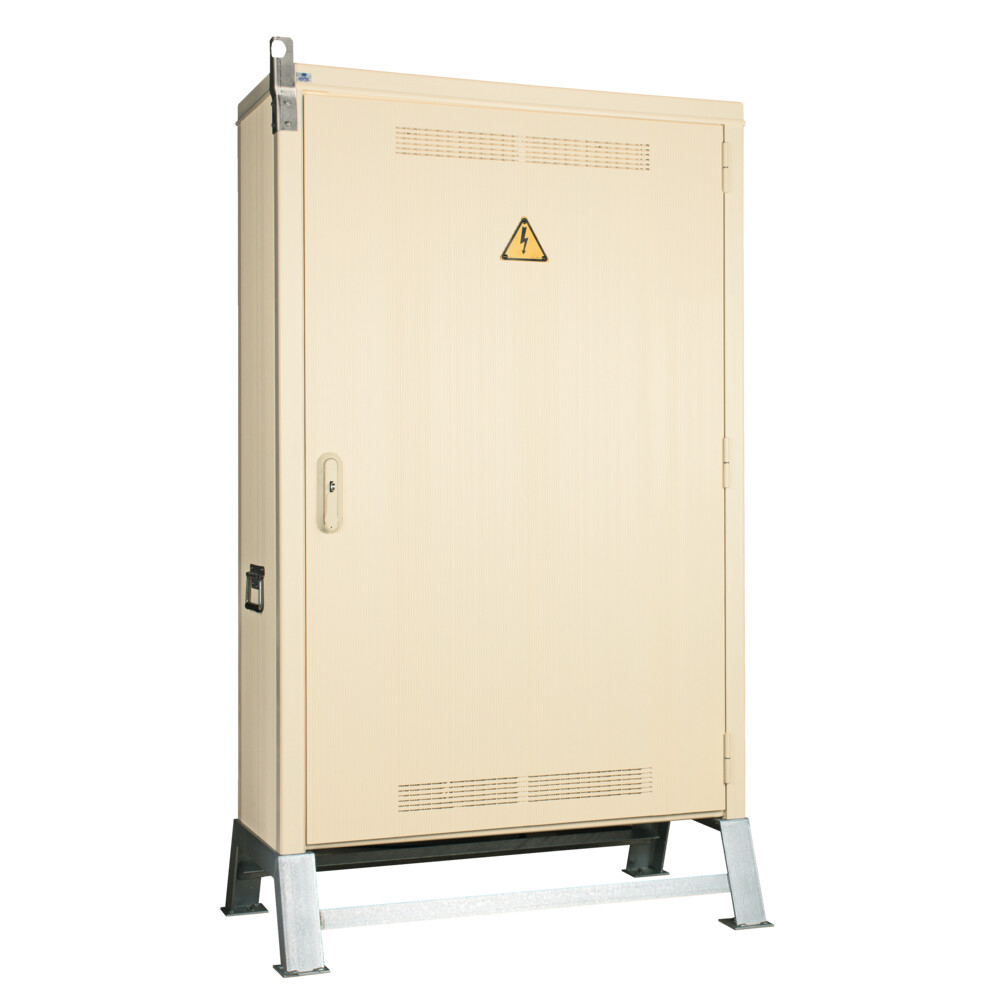

Armoire de branchement électrique provisoire

Caractéristiques spécifiques de l'armoire :
Dimensions extérieures (Hors piétement) : H 1500 L 990 P 405 mm.
Dimensions intérieures H 1485 L 960 P 375 mm.
Une porte sur la face avant, 1 compartiment.
Passage de porte utile : H 1390 L 860 mm.
Fermeture par poignée tournante cadenassable escamotable avec 1/2 barillet européen Triangle GRD + crémone 3 Pts. Sur demande, 1/2 barillet européen avec 2 clés pour le client final, suivant région GRD.
Arrêt de porte par bras mécanique à blocage automatique en bas de porte.
Ventilation naturelle par jeux de 6 fentes intégrées hautes et basses de chaque coté.
Au dos intérieur, jeu de rails pour le coffret de comptage et le disjonteur.
Ceinture basse avec 4 Ø 13 pour fixation sur sa chaise métal + 2 corniéres cache-boulons.
Deux étriers de levage en partie haute + 2 poignées de manutention.
Un Piétement ADX galvanisé à chaud H 200 mm.
Indice de protection : IP 44IK 10.
Coloris : ivoire.
Coffret Branchement à puissance surveillée Type 2 de 37 à 250 kVA
Arrivée basse et départ bas avec protection ou sectionnement par éléments de remplacement taille 2 entraxe 115mm.
Interrupteur sectionneur 400A
Platine de comptage 500/5A de classe 0.2S monocalibre de 37 à 250 kVA
Serrure Triangle
Sigle Enedis
Coloris Ivoire
Un disjoncteur général de branchement NSX 100 A tout équipé :
NSX100F/BC+DEM2.2AB-100 déclencheur+VIGI MH
Jeu de cache bornes pour NSX 100 à 250 A
Un kit câble classe 2 4x50² L 1,60 m (V200/NSX160).
Le tout monté câblé.
Poids : 106 Kg.

Fiche produit



Libellé Code produit Hauteur (mm) Largeur (mm) Profonfeur (mm)
ARM.COMPTAGE MOB/ATJN-NSX100DI 29940 1700 990 580
