JUR ... / 3JUR3 ....
Utilisation :

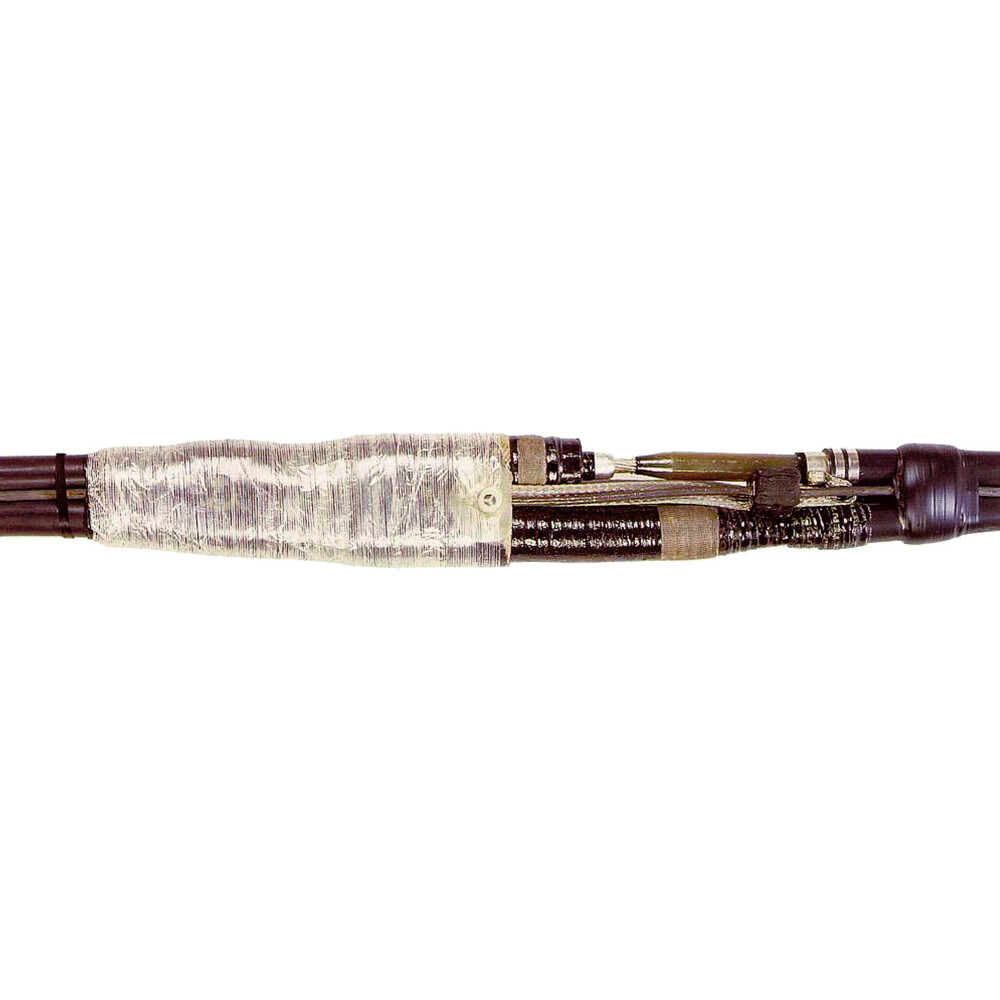

- Jonction entre un câble unipolaire à isolation synthétique et un câble isolé au papier imprégné.
- Capacité : 50 à 630 mm².
Principe :
- Reconstitution d’isolant par ruban isolant auto-amalgamant.
- Protection extérieure par injection de résine dans un complexe de rubans alvéolaires et de renfort.
- Résine époxyde bi-composants en sachet : injection au cornet avec clé.
- Kit d’interconnexion des écrans KI3T pour les versions 3JUR3 ....
Installation :
- Jonctions étanches, enterrables ou posées sur tablettes.
- Résine époxyde bi-composants en sachet : injection au cornet avec clé.
- Mise sous tension 30 min environ après injection, remblaiement après polymérisation.
- Versions 3JUR3 conditionnées par kit de 3.
Raccords :
- Versions JUR et 3JUR3 : raccords non fournis. (Alu/Alu : type RJA / Cu/Alu : type RJAU / Cu/Cu : type RJU).
- Versions RSM : raccords à serrage mécanique fournis. Raccords MF 15 SEAU avec vis H16 et cales de centrage pour sections 50, 95 et 150 mm² (pour câble rond ou sectoral sans mise au rond).
Possibilité d'utiliser la visseuse à choc ESM152
| Réf. | Ref Enedis | Codet Enedis | Type |
|---|---|---|---|
| 3JUR3RSM24-50/240AL/CU | 3 JUR3-RSM-24-50/240AL/CU | 6790338 | Un jeu de 3 jonctions unipolaires mixtes rubanées injectées avec connectique |
