JTR. RSM ... / JTRU ...

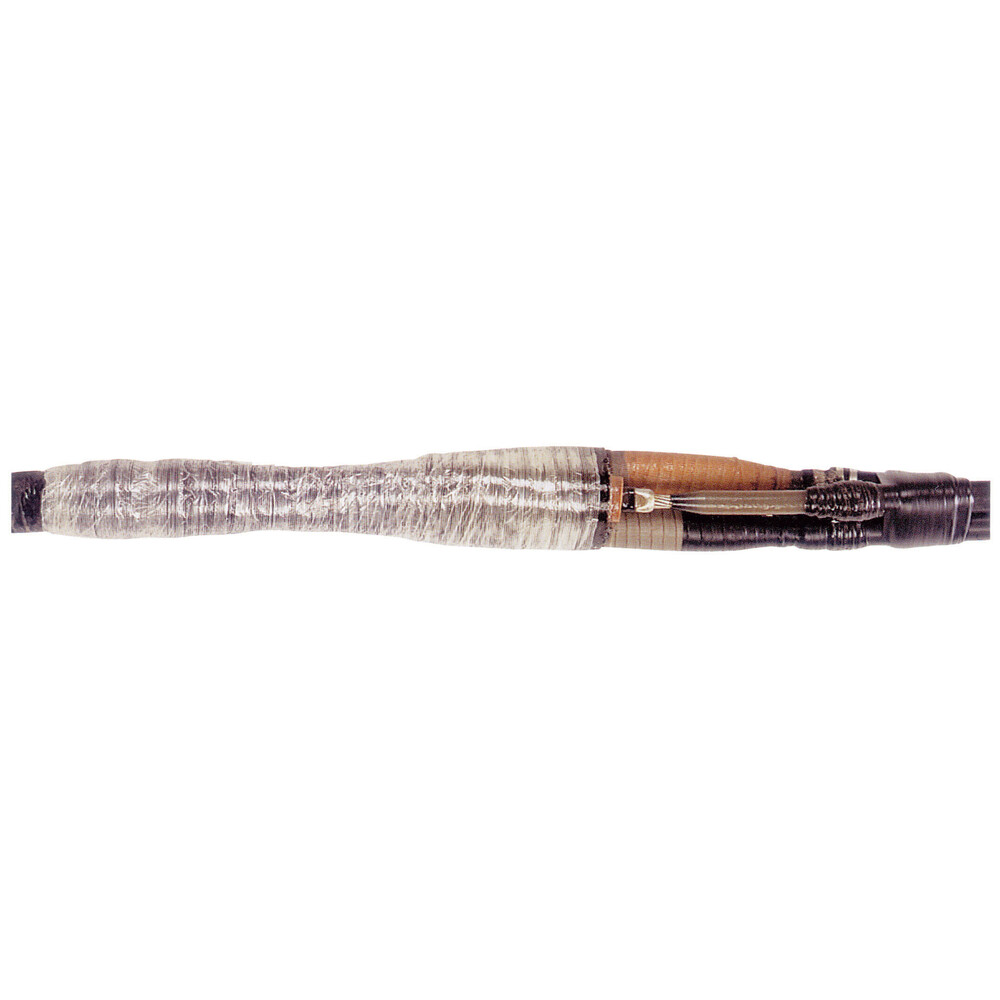

Jonction de Transition Rubanée, injectée.
Utilisation :
- JTR0 RSM ... / JTR1 ... / JTR3 ... : Jonction entre trois câbles unipolaires à isolation synthétique et un câble tripolaire isolé au papier imprégné à surfaces métallisées ou à ceinture.
- JTR3 RSM ... : Jonction entre trois câbles unipolaires à isolation synthétique et un câble tripolaire isolé au papier imprégné à surfaces métallisées.
- JTR3 RSM ... CEIN : Jonction entre trois câbles unipolaires à isolation synthétique et un câble tripolaire isolé au papier imprégné à ceinture.
- JTRU ... : Toutes configurations possibles.
- Capacité : 25 à 240 mm².
Principe :
- Reconstitution d’isolant par ruban isolant auto-amalgamant ou papier imprégné (CPI).
- Protection extérieure par injection de résine dans un complexe de rubans alvéolaires et de renfort.
- Résine époxyde bi-composants en sachet : injection au cornet avec clé.
Installation :
- Jonctions étanches, enterrables ou posées sur tablettes.
- Résine époxyde bi-composants en sachet : injection au cornet avec clé.
- Mise sous tension 30 min environ après injection, remblaiement après polymérisation.
Raccords :
- Versions JTR1, JTR3 et JTRU : raccords non fournis. (Alu/Alu : type RJA / Cu/Alu : type RJAU / Cu/Cu : type RJU).
- Versions RSM : raccords à serrage mécanique fournis. Raccords MF 15 SEAU avec vis H16 et cales de centrage pour sections 50, 95 et 150 mm² (pour câble rond ou sectoral sans mise au rond).
Possibilité d'utiliser la visseuse à choc ESM152.
