C.AU…

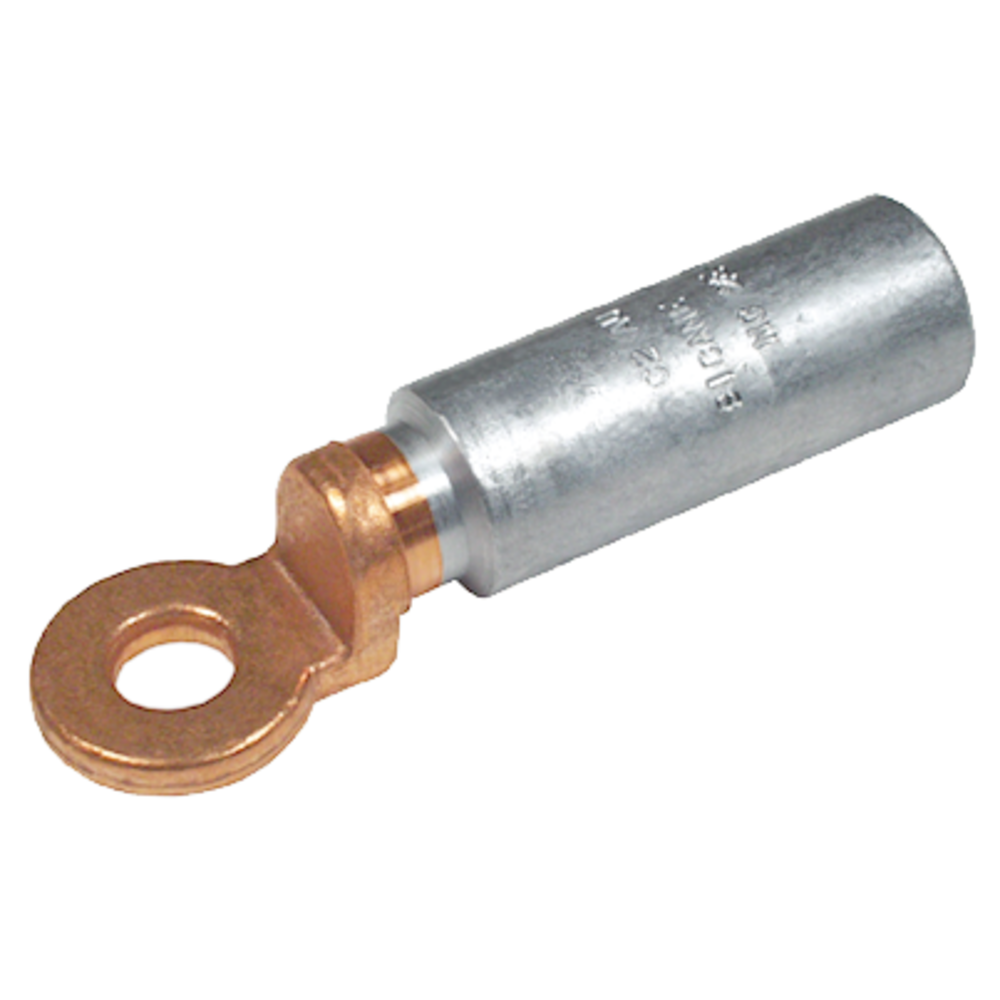

Cosse d'extrémité Aluminium-Cuivre soudée par friction pour le raccordement des câbles aluminium sur borne d'appareillage.
Le fût aluminium est enduit intérieurement de graisse neutre pour un meilleur contact électrique.
Mise en oeuvre : poinçonnage profond étagé.
| Réf. | Ref Enedis | Codet Enedis | L | Ø e | Ep (mm) | b (mm) | d1 (mm) | d2 (mm) | E (mm) | Poinçon | Matrice |
|---|---|---|---|---|---|---|---|---|---|---|---|
| C0AU16 | 79 | 16 | 4.5 | 10.5 | 20 | 0E | MC 0E | ||||
| C0AU25 | C0AU 25 | 6733016 | 79 | 16 | 4.5 | 10.5 | 20 | 0E | MC 0E | ||
| C0AU35 | C0AU 35 | 6733018 | 86 | 16 | 5 | 12.8 | 25 | 0E | MC 0E | ||
| C1AU50 | C1AU 50 | 6733023 | 86 | 20 | 5 | 12.8 | 25 | 1E | MC 1E | ||
| C1AU70 | C1AU 70 | 6733044 | 86 | 20 | 5 | 12.8 | 25 | 1E | MC 1E | ||
| C1AU95 | C1AU 95 | 6733058 | 86 | 20 | 5 | 12.8 | 25 | 1E | MC 1E | ||
| C2AU120 | C2AU 120 | 6733067 | 110 | 25 | 6 | 12.8 | 30 | 2E | MC 2E | ||
| C2AU150 | C2AU 150 | 6733074 | 110 | 25 | 6 | 12.8 | 30 | 2E | MC 2E | ||
| C4AU185 | C2AU 185 | 6733086 | 110 | 32 | 6 | 12.8 | 30 | 4E | MC 4E | ||
| C4AU240 | C4AU 240 | 6733092 | 110 | 32 | 6 | 12.8 | 30 | 4E | MC 4E | ||
| C5AU300 | 153 | 40 | 7 | 16.5 | 36 | 5E | MC 5E | ||||
| C5AU400 | C5AU 400 | 6733096 | 153 | 40 | 7 | 16.5 | 36 | 5E | MC 5E | ||
| C6AU500 | 200 | 47 | 10 | 60 | 4 Ø 9 | 30 | 6E | MC 6E | |||
| C6AU630 | C6AU 630 | 6733102 | 200 | 47 | 10 | 60 | 4 Ø 9 | 30 | 6E | MC 6E | |
| C7AU1000 | 260 | 60 | 10 | 80 | 4 Ø 11 | 40 | 7E | MC 7E | |||
| C8AU1300 | C8AU 1300 | 6733106 | 270 | 65 | 10 | 80 | 4 Ø 11 | 40 | 8E | MC 8E |
